Tableros de Servicios Propios

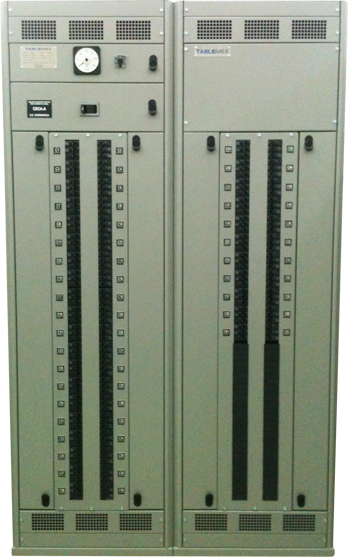

Tablero Autosoportado de CA, CDCA-A

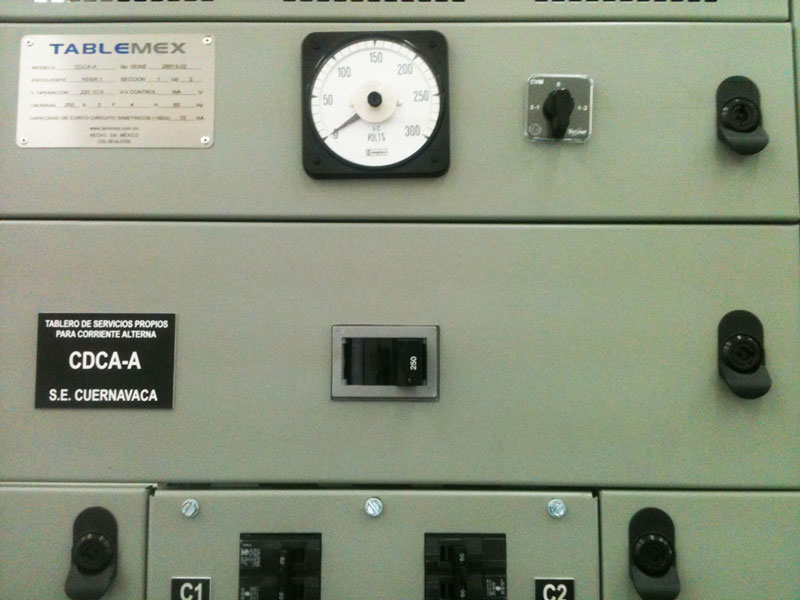

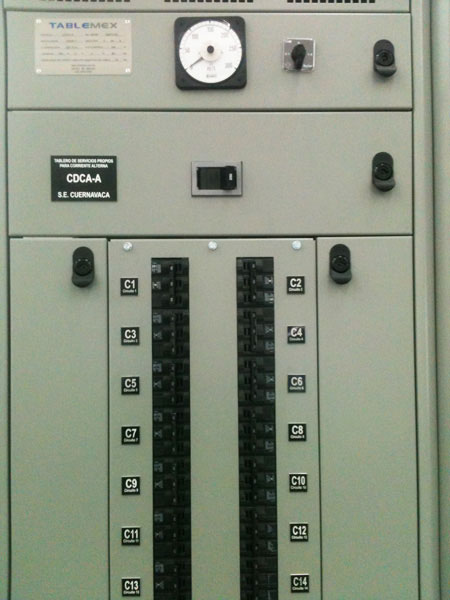

TABLERO DE SERVICIOS PROPIOS CDCA-A

TABLERO DE SERVICIOS PROPIOS CDCA-A

Interruptor Principal:

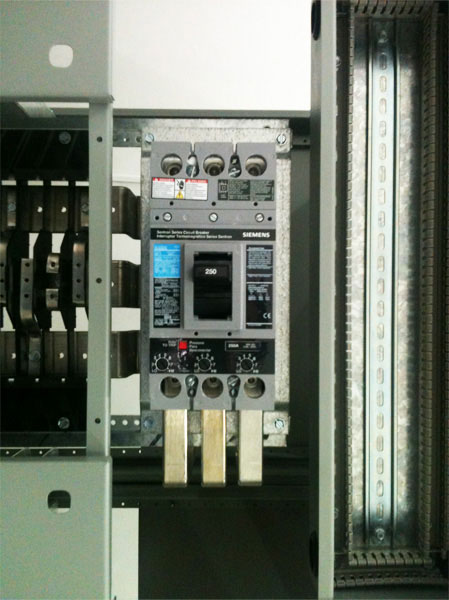

Interruptor termomagnético de caja moldeada
FXD63, 65kA@240 VCA. Mca. SIEMENS.

ITM principal

ITM Principal:

Capacidad Referencia
3X200A FXD63B200MX
3X225A FXD63B225MX
3X250A FXD63B250MX

Interruptores Derivados:
Interruptor Atornillable tipo BL, 10 KA@240 VCA.

1 Polo 2 Polos 3 Polos
15…70 A 15…100 A 3…100 A

Alternativas interruptores derivados:
-Interruptores atornillable BLH, 22 KA@240VCA
-Interruptores atornillables BQD, 65 KA@240VCA

Equipo de Medición:
Voltmetro analógico con certificación UL, Mca. Crompton

Medición RMS. ANSI-C39.1

Los Tableros de Servicios Propios de Corriente Alterna están destinados para aplicaciones en Subestaciones de CFE, donde se requiere alimentar diversas cargas con un voltaje de 220/127 Vc.a.

Están fabricados con lámina de acero decapado en calibre 12 USG para la estructura, y en calibre 14 USG para las tapas y puertas. La estructura es completamente modular, y las uniones se realizan con tornillería autorroscable.

El interruptor principal FXD63 tiene una capacidad de cortocircuito de 65 KA@240 Vc.a., lo que garantiza una protección muy superior a la indicada en la especificación de la CPTT SDLS-02/89, Rev. 5, Ene. 2007. Está diseñado para interruptores derivados atornillable tipo BL, BLH y BQD, permitiendo instalar hasta 40 interruptores de 3 polos (120 polos) por sección.

Características técnicas:

Voltaje de operación: 220 Vca, 3 fases, 4 hilos + Tierra
Voltmetro: 0-300 Vca, Mca. Crompton, con certificación UL.
Conmutador: Voltamp, L1-L2, L2-L3, L1-L3.
Interruptor principal: ED6 y FXD6, 65 KA@240 Vc.a. Mca. Siemens.
Interruptores derivados: BL de 1, 2 y 3 Polos. McA. Siemens.
Capacidad derivados: 15-100 Amperes, 10 KA
Cantidad derivados: 40 interruptores de 3 polos BL.

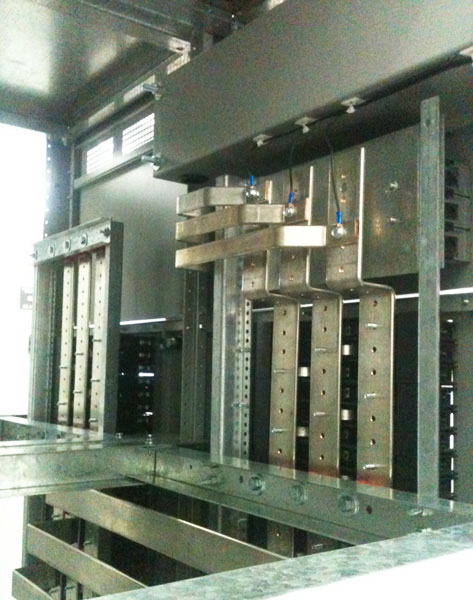

Barras de bus y conectores: Solera de cobre estañado
Barras de bus principal: 2” x ¼”

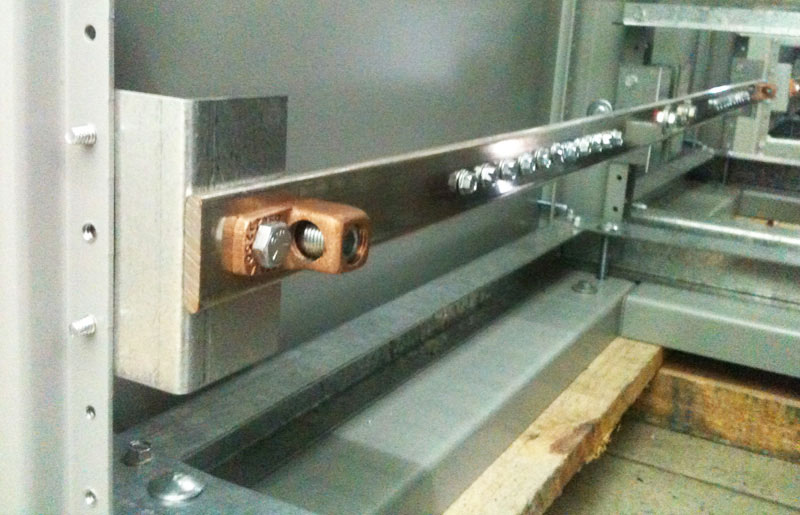

Barra de tierra: 1 ½” x ¼”
Zapatas para tierra: 4/0 AWG
Envolvente: NEMA 1
Color: Gris ANSI 61
Tipo de pintura: Epóxica
Espesor lámina estructura: Cal. 12 USG
Espesor làmina tapas y puertas: Cal. 14 USG
Dimensiones: 700x2300x700 mm (Frente x Alto x Fondo)
