Capacidad | Referencia |
2X200A | FXD6(2)B200MX |
2X225A | FXD6(2)B225MX |
2X250A | FXD6(2)B250MX |
1 Polo | 2 Polos |
15…100 A | 15…100A |

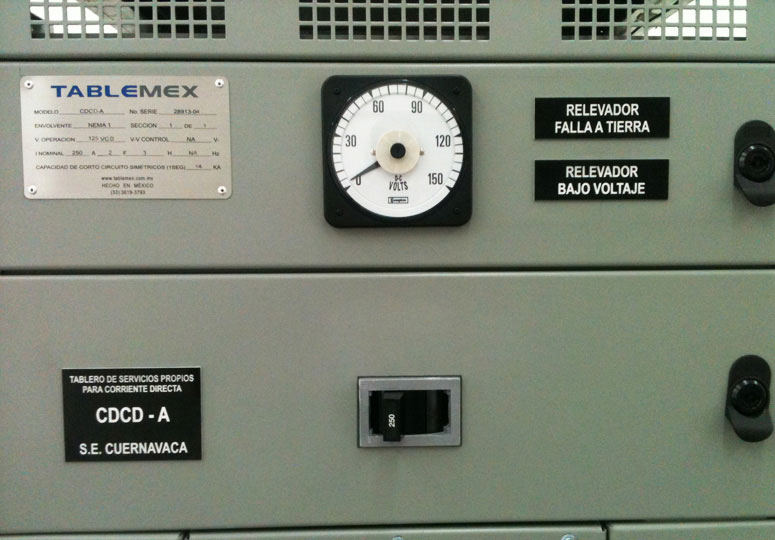

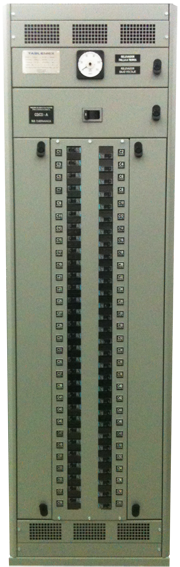

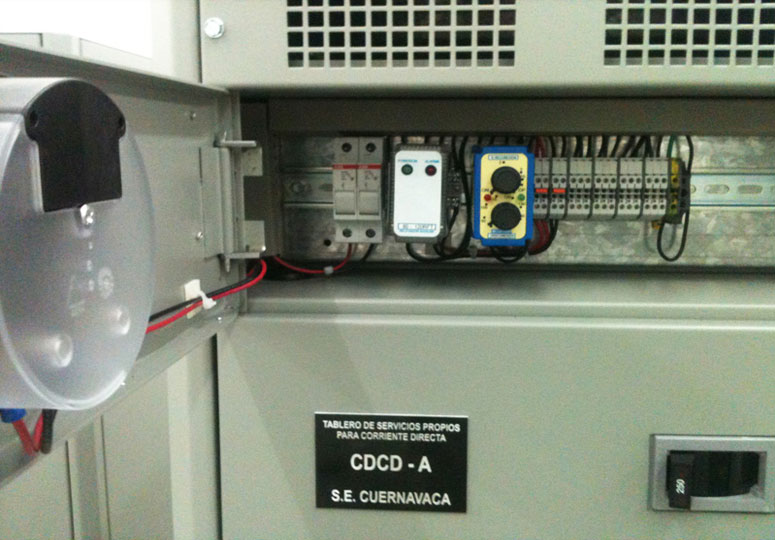

Los Tableros de Servicios Propios de Corriente Directa están destinados para aplicaciones en Subestaciones de CFE, donde se requiere alimentar cargas con un voltaje de 125 Vc.d.
Están fabricados con lámina de acero decapado en calibre 12 USG para la estructura, y en calibre 14 USG para las tapas y puertas. La estructura es completamente modular, y las uniones se realizan con tornillería autorroscable.

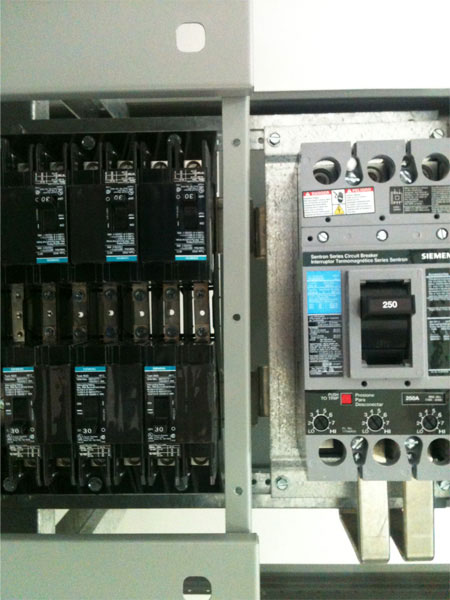

El interruptor principal FXD63 (conexión a dos polos) está diseñado para aplicaciones en corriente directa hasta 250 Vcd. Está destinado para interruptores derivados atornillable tipo BQD, permitiendo instalar hasta 60 interruptores de 2 polos (120 polos) por sección.
Voltaje de operación: | 125 Vcd, dos polos: positivo y negativo, + Tierra |
Voltaje máximo | 250 Vcd. |

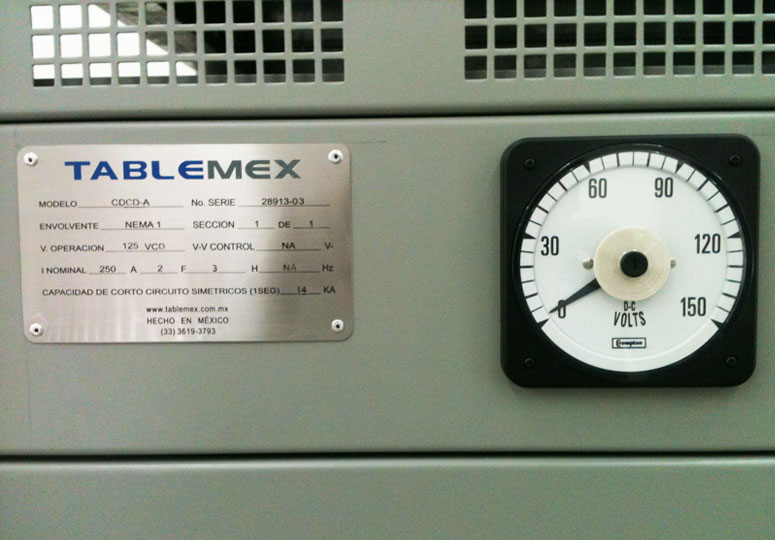

Voltmetro: | 0-150 Vcd, Mca. Crompton, con certificación UL. |
Interruptor principal: | FXD6 (conexión a dos polos), Mca. Siemens. |
Interruptores derivados: | BQD de 2 polos, 14 KA@250 Vcd. Mca. Siemens. |
Capacidad derivados: | 15-100 Amperes |
Cantidad derivados: | 60 interruptores de 2 polos BQD |
Barras de bus y conectores: | Solera de cobre estañado |
Barras de bus principal: | 2” x ¼” |

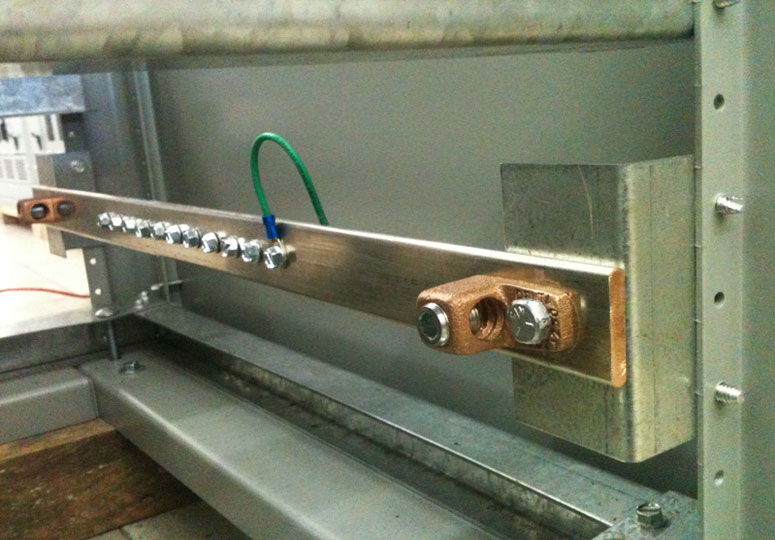

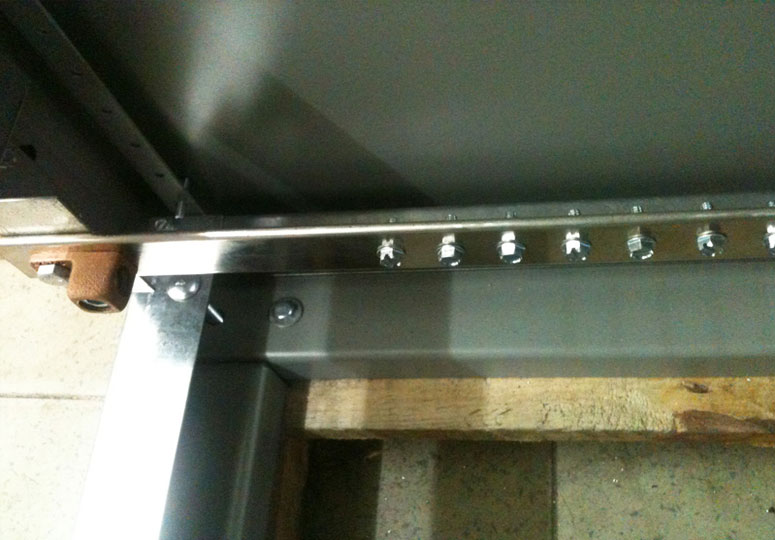

Barra de tierra: | 1 ½” x ¼” |
Zapatas para tierra: | 4/0 AWG |
Envolvente: | NEMA 1 |
Color: | Gris ANSI 61 |
Tipo de pintura: | Epóxica |
Espesor lámina estructura: | Cal. 12 USG |
Espesor làmina tapas y puertas: | Cal. 14 USG |
Dimensiones: | 700x2300x700 mm (Frente x Alto x Fondo) |
