Tableros de Sincronización
Un Tablero de Sincronización permite que dos o más fuentes de corriente alterna (CA) operen en paralelo, igualando lo más posible la frecuencia y el voltaje de las fuentes, además de verificar que el sentido de rotación de las fases sea el mismo. La sincronización se logra mediante un controlador, o varios, que monitorea las dos, o más, fuentes, y ajusta la velocidad del motor (la cual es proporcional a la frecuencia) y el voltaje del generador del Grupo Electrógeno para igualar estos valores con la frecuencia y el voltaje, por ejemplo, de la Red ó de la Compañía suministradora del servicio eléctrico.
Una diferencia en la frecuencia entre las diferentes fuentes de 0.1 Hz, así como una diferencia del 5% en el voltaje, y una diferencia de 5⁰ en el ángulo de rotación de las fases, se consideran márgenes satisfactorios que permiten la operación en paralelo. Una vez que el controlador, comprueba que se cumplen las condiciones anteriores, permite el cierre de los interruptores automáticos de cada una de las fuentes para que se establezca la operación en paralelo.
TABLEMEX integra Tableros de Sincronización considerando, principalmente, las siguientes tres configuraciones. Sin embargo, si los requerimientos de su aplicación son diferentes, no dude en contactarnos.
Arreglo 1
Tablero de Sincronización entre
Red-Generador
Arreglo 2
Tablero de Sincronización entre
Red- Grupo de Generadores
Arreglo 3
Tablero de Sincronización entre Generadores
3WL, Montaje Fijo o Extraíble
Interruptores:
-Tamaño I: 800-1200 Amperes
-Tamaño II: 1600-2500 Amperes
-Tamaño III: 3200 Amperes
Arreglo 1:
En el primer arreglo, una de las fuentes es la Red eléctrica, y la segunda fuente es un Grupo Generador, el cual puede emplear como combustible diésel, gas natural o biogás. En esta

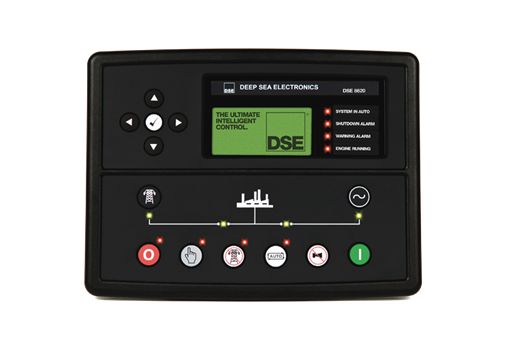

configuración, empleamos un controlador DSE8620 con pantalla
monocromática (para detalles de las características de este
controlador ver ficha técnica).
Arreglo 2:
En el segundo arreglo, al igual que el anterior, está también como
fuente la Red eléctrica, pero tenemos un Grupo de varios
Generadores (hasta un máximo de 32 equipos). En esta
configuración, empleamos como controlador principal un

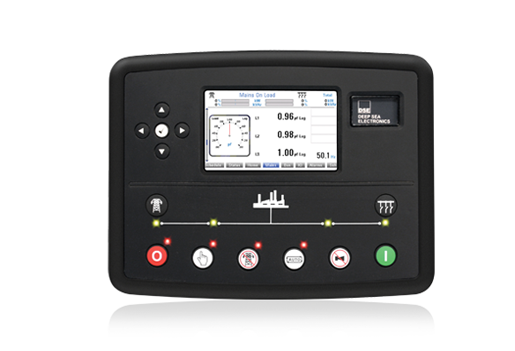

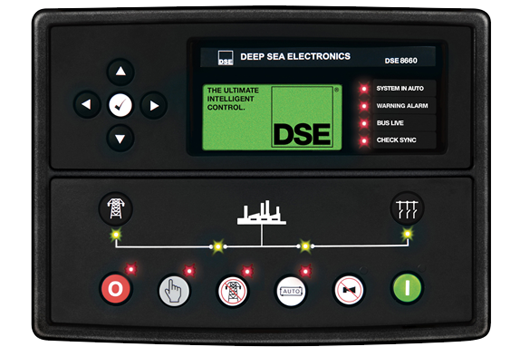

DSE8660 con pantalla monocromática, ó un DSE8860 con pantalla

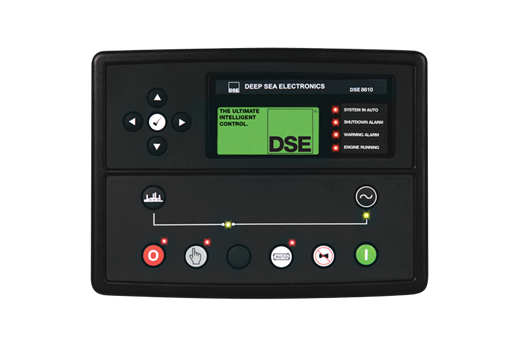

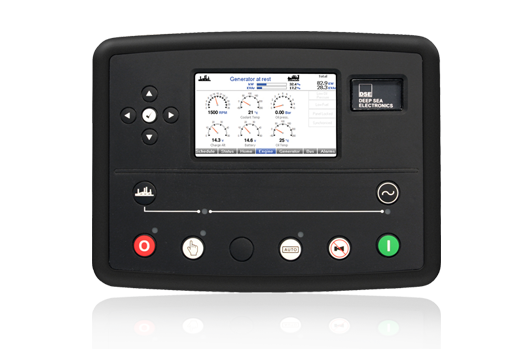

a color; y un controlador DSE8610 o DSE8810 por cada Grupo
Generador (favor de ver fichas técnicas de estos controladores
para mayor detalle en sus características). De forma adicional,
empleamos un interruptor de enlace entre el interruptor de Red y
el bus de los interruptores de los generadores
Arreglo 3:
En el tercer arreglo, existe sólo un Grupo de varios Generadores
(hasta un máximo de 32 equipos). En esta configuración,
empleamos un controlador DSE8610 o DSE8810 por cada Grupo
Generador. En este esquema, no existe un controlador principal,
el cual sólo se emplea cuando la Red está presente como otra
fuente. En el tablero representado en el Arreglo 3, el bus de los
generadores alimenta el interruptor del Tablero General, el cual
integramos con las tres secciones del Tablero de Sincronización.
Para cualquier otro arreglo o configuración, favor de contactarnos.
Características técnicas:
| Voltaje de operación: | 220, 440, 480 VCA |
| Voltaje máximo: | 600 VCA |
| Voltaje de control: | 24 VCD |
| Controlador: | Deep Sea (DSE8660, DSE8620, DSE8610) |
| Interruptores: | 3WL, Automático de Bastidor Abierto |
| Accesorios interruptor: | Bobina de Apertura, 24 VCD Bobina de Cierre, 24 VCD Motorreductor, 24 VCD Bobina de Mínima Tensión, 110-127 VCA Transformador 300 VA |
| Barras: | Solera de cobre estañado |
| Envolvente: | NEMA 1 |
| Color: | Gris ANSI 61 |
| Tipo de pintura: | Epóxica |
| Lámina: | Acero decapado SAE1008 Galvanizado A653-CS |
| Espesor lámina estructura : | Cal. 12 USG (2.65 mm) |
| Espesor làmina tapas y puertas: | Cal. 14 USG (1.95 mm) |
| Dimensiones: | 800x2300x700 mm (Frente x Alto x Fondo) 800x2300x965 mm 965x2300x965 mm 965x2300x1219 mm |
