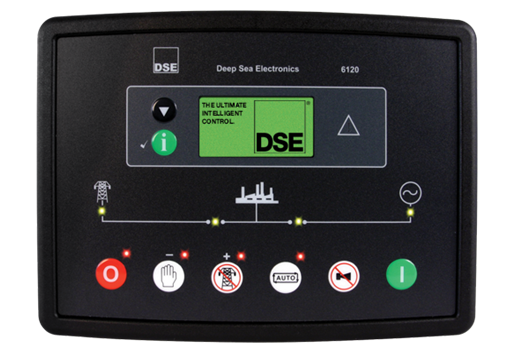

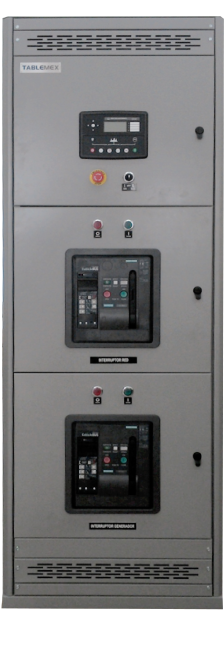

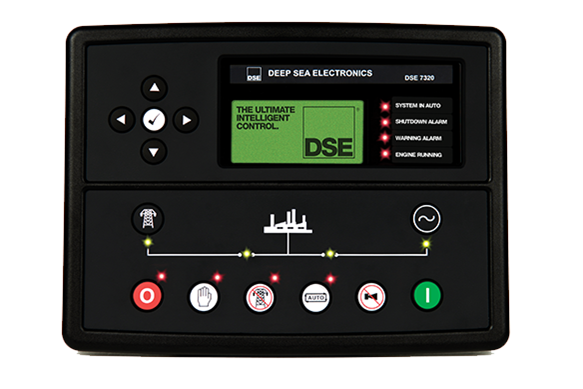

Un Tablero de Transferencia en Transición Abierta permite que en caso de falla en el suministro de energía eléctrica de la Red, la carga sea alimentada temporalmente por el Generador Eléctrico o Planta de Emergencia. En condiciones normales del suministro, el Interruptor de Red permanece cerrado, y el Interruptor del Generador abierto. En ausencia de voltaje de la Red, el Interruptor de Red se abre y el controlador (DSE7320 ó DSE6120), enviará una señal de arranque a la Planta de Emergencia, para que ésta se encarge de alimentar a la carga, y el Interruptor del Generador se cierra. Durante este lapso de tiempo, el usuario percibe la ausencia de energía eléctrica.

Una vez que se restablece la alimentación de la Red, se realiza la retransferencia. El controlador envía la señal de paro a la Planta de Emergencia. El Interruptor del Generador se abre, y el Interruptor de Red se cierra. Entre estos dos interruptores, se utiliza como seguridad un bloqueo mecánico, para no permitir el accionamiento simultáneo de los mismos.
